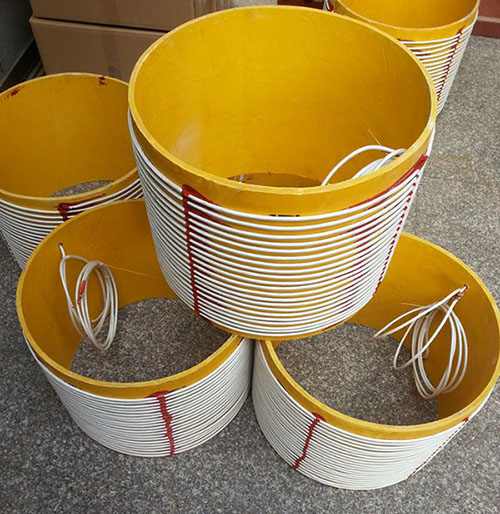

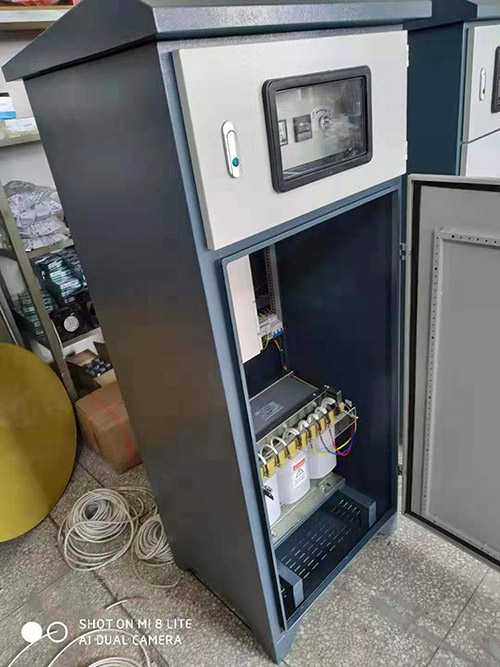

重慶工業電磁加熱器圖片

電磁加熱器的安裝及調試：電磁加熱器的安裝及調試比較簡單：

1、改造之前，先把設備接線情況理下，拍照，做記號（以備恢復原狀）。

2、確定控制板或電柜安裝位置，以便于確定高溫線引線長度。定要跟工廠電工或班交流，確認。

3、拆線圈測量功率， 數據要準。 來確定安裝功率?？梢越Y(jié)合工廠電工，這也要拍照，留原始記錄。

4、量炮筒周長， 確定保溫棉尺寸，黃蠟板尺寸，黃蠟板預留探頭孔，孔尺寸要準，確定每個溫區長度，固定。

5、確定高溫線長度，繞制。 要求美觀。整齊。包括間距大小控制， 松緊控制。 繞完后測量電感量大小。 注意儀表量程。

6、接線。確認以前斷路器電流表量程，過小要換掉。先分別測試，測電壓，電流是否正常。有問題解決， 沒問題后在整機測試。

7、 整理，清理現場。要求利索整潔。

電磁加熱器用于油氣管道應用的特點：

1、熱效高：節能電磁加熱器不需要預熱管道。

2、不破壞管道保溫層：由于是感應節能電磁加熱，磁力線能穿透保溫層，改造管單。

3、安全性高：無明火，無熱輻射，溫度可控。

4、操作方便：在管道上纏上電磁線圈，做好溫度控溫探頭，調節控溫系統，開機調節即可自控加熱恒溫。

電磁感應加熱器應用超溫怎么辦：

1、熱電偶接頭兩端可以并個102P瓷片電容以消除高頻干擾。

2、檢查下炮筒接地是否良好？嘗試炮筒強制接地處理。

3、可以把線圈遠離下熱電偶，減小干擾。

4、嘗試下用高溫布把熱電偶包住，讓它不要與炮筒接觸。

5、嘗試換條新的熱電偶。

6、嘗試下注塑機控制電腦中心加個Pai型慮波器，減小電源干擾。

電磁加熱器應用范圍：

1、塑料橡膠行業，如：塑料用吹膜機、拉絲機、注塑機，造粒機，橡膠用擠出機、硫化機、電纜生產擠出機等。

2、醫藥化工行業，如：醫藥專用輸液袋、塑料器材生產線，化工行業液體加熱輸送管道等等。

3、能源、食品行業，如：原油輸送管道的加熱；食品機械，如：超貨機等需要電加熱的設備。

4、大功率商用電磁灶機芯。

5、建材行業，如：燃?xì)夤苌a(chǎn)線、塑料管材生產線、PE塑料硬質平網、土工網機組、自動中空成型機、PE蜂窩板生產線、單雙壁波紋管擠出生產線、復合氣墊膜機組、PVC硬管、芯層發泡管生產線、PP擠出透明片材生產線、擠出聚苯乙烯發泡管材、PE纏繞膜機組。

6、印刷設備里的干燥加熱。

7、其它類似行業加熱。

電磁加熱器不工作的十大因素：

1、電磁加熱器內部受潮，線路損壞，導致電磁加熱器不工作。

2、電壓:電壓應該高于323V并且低于440V，否則就容易啟動不了機器。

3、線圈溫度過高：檢查線圈的溫度或者是先去溫度傳感器的情況。解決辦法是檢查散熱風扇是否損壞，接線頭是否良好，是否更換線圈溫度傳感器。

4、IGBT溫度：檢查IGBT溫度傳感器、連接線、IGBT溫度。解決辦法是散熱扇是否正常工作，是否更換IGBT溫度傳感器。

5、負載：檢查線圈鏈接、電感參數、IGBT驅動板和線。解決辦法是線圈圈數是否纏繞圈數過多或者過少，測試IGBT驅動板和檢查IGBT線。

6、通訊異常：檢查通訊鏈接線鏈接、控制板和AI板。解決辦法更換控制板或者AI板。

7、IGBT模塊使用時間太長，導致IGBT模塊老化開裂，使電磁加熱器不能工作。

8、電磁加熱器內部電子元件規劃不合理，導致電磁加熱器不工作。

9、電磁加熱器抗干擾性差，導致不能正常工作。

10、因?yàn)榫€路短路、漏電、超負荷、開關損壞導致跳閘使電磁加熱器不能正常工作。

電磁加熱器裝置后發現溫度超溫怎樣處理，這種現象大多為注塑機， 注塑機裝置的電磁加熱器數量比較多，攪擾也比較嚴重，有時候發現溫度顯現亂跳，溫度不穩守時，能夠選用幾種辦法測驗：

第，熱電偶接頭兩頭能夠并個102P瓷片電容以消除高頻攪擾。

第二，檢查下炮筒接地是不是杰出？測驗炮筒強行接地處理。

第三，能夠把線圈遠離下熱電偶，減小攪擾。

第四，測驗下用高溫布把熱電偶包住，讓它不要與炮筒觸摸。第五，測驗換條新的熱電偶。第六，測驗下注塑機操控電腦中心加個Pai型慮波器，減小電源攪擾。

電磁加熱器是種怎樣的裝置：電磁加熱器是種利用電磁感應原理將電能轉換為熱能的裝置。在電磁加熱器內部，由整流電路將50/60Hz的交流電壓變成直流電壓，再經過控制電路將直流電壓轉換成頻率為15-20KHz的高頻電壓，高速變化的電流流過線圈會產生高速變化的磁場，當磁場內的磁力線通過金屬器皿(導磁又導電材料)底部金屬體內產生無數的小渦流，使器皿本身自行高速發熱，然后再加熱器皿內的東西。而電磁加熱本身對器皿和器皿內的物品的物理性質和化學性質不產生任何改變。

電磁式加熱方式與電阻絲加熱方式對比：

1、節能效果好：相比原電阻絲加熱圈節電效果都在30%以上，相對不同的原料、生產不同的產品，節電效果有所變化。但在已使用的產品中節電效率大可達75%。

2、環保效果好：可顯著降低環境溫度。

3、使用壽命長：加熱圈連續運行溫度只有100℃左右，不存在加熱圈更換問題。相對于電阻絲加熱減少了二次投入。

4、可提高產品產量：由于該產品的發熱效率高，能顯著減少升溫時間，提高產品產量。

5、性能安全可靠：品質優良、高度自動化、無須人工調節。
